佳乘智能物聯網（5G）設備產業基地項目

項目在開工之前就明確了創優目標，確保安徽省優質工程獎“黃山杯”，成立了創優領導小組，建立健全質量管理制度，做好創優規劃，加強目標管理，認真做好圖紙會審及技術交底，編制施工組織設計；編制施工專項方案；加強測量、計量管理；嚴格控制原材料的進場檢驗工作；以掌握規范為前提，加強管理人員的創優學習；突出關鍵工序檢查，抓好細部質量，做好成品保護；加強現場檢查，做好實測、檢測工作及總結工作。

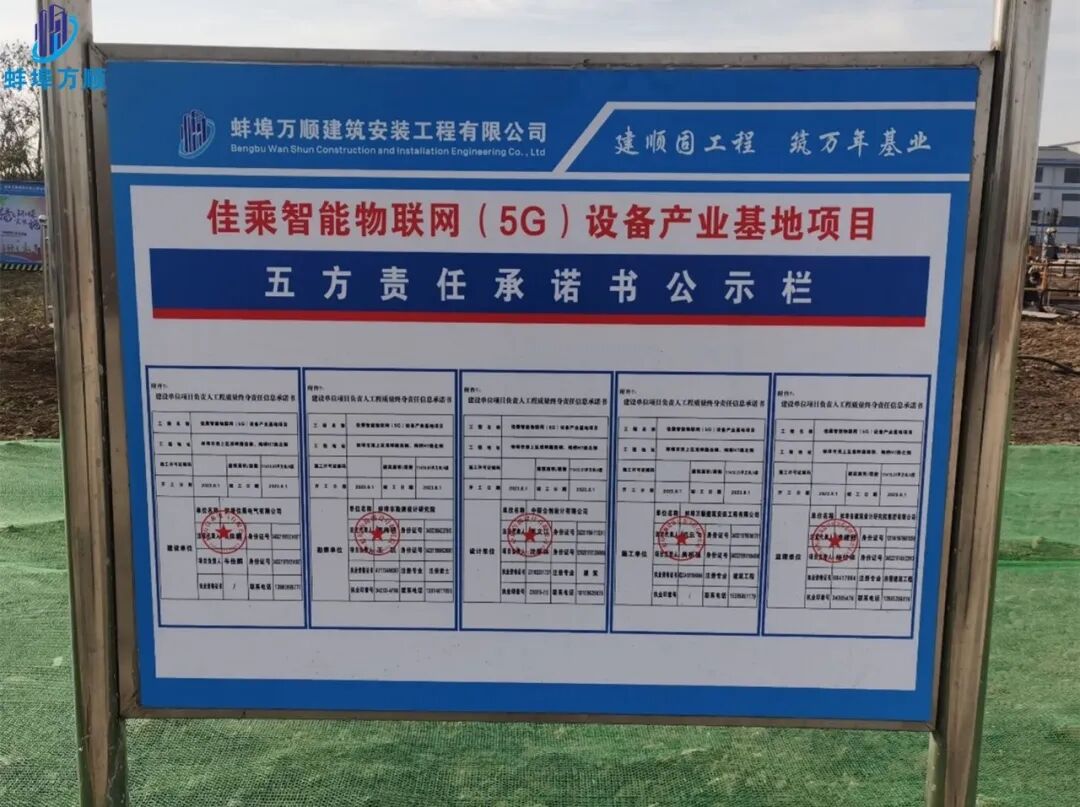

項目開工前成立項目五方責任制和承諾書，明確各方的責任，建立質量終身責任制。

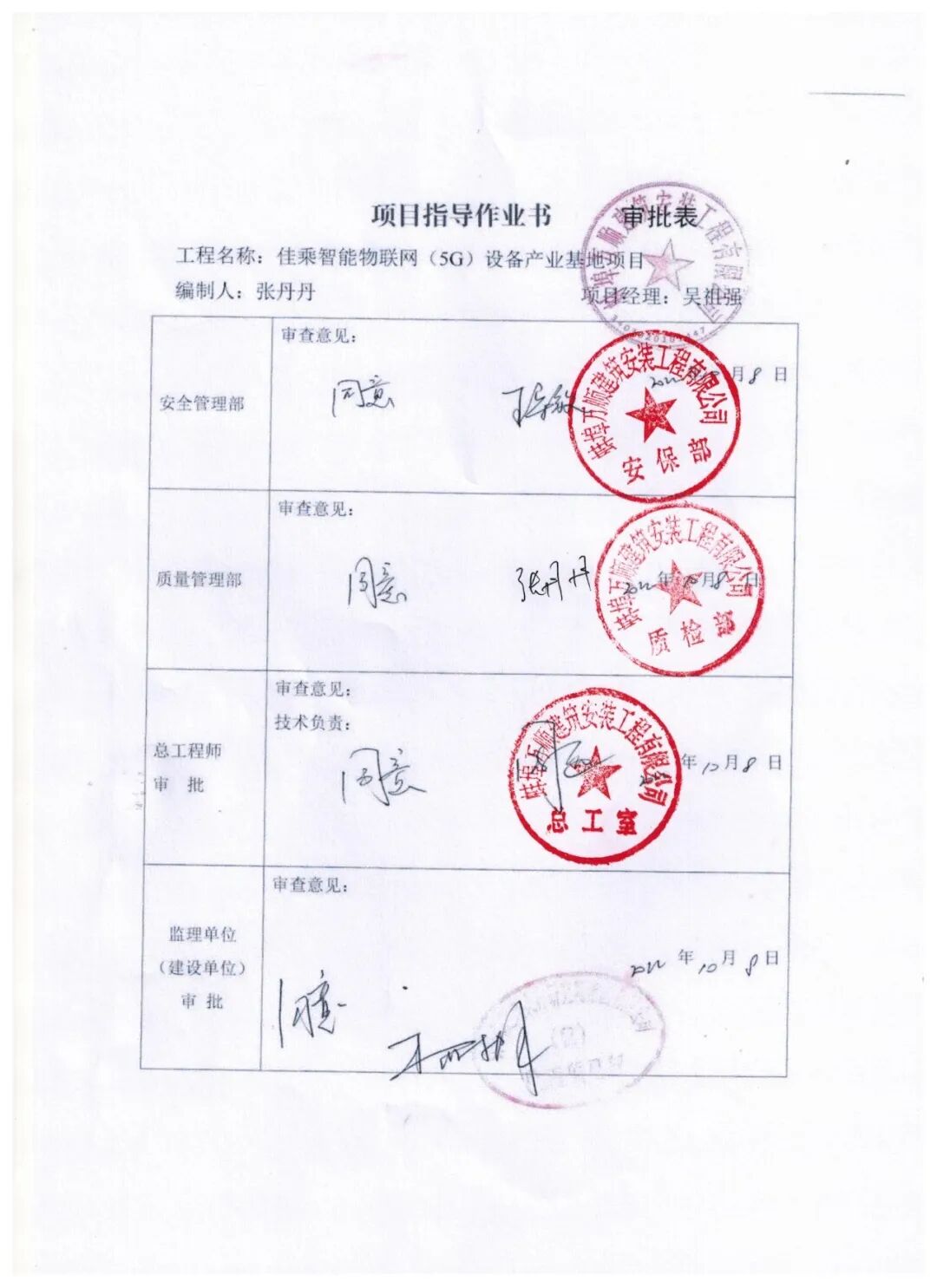

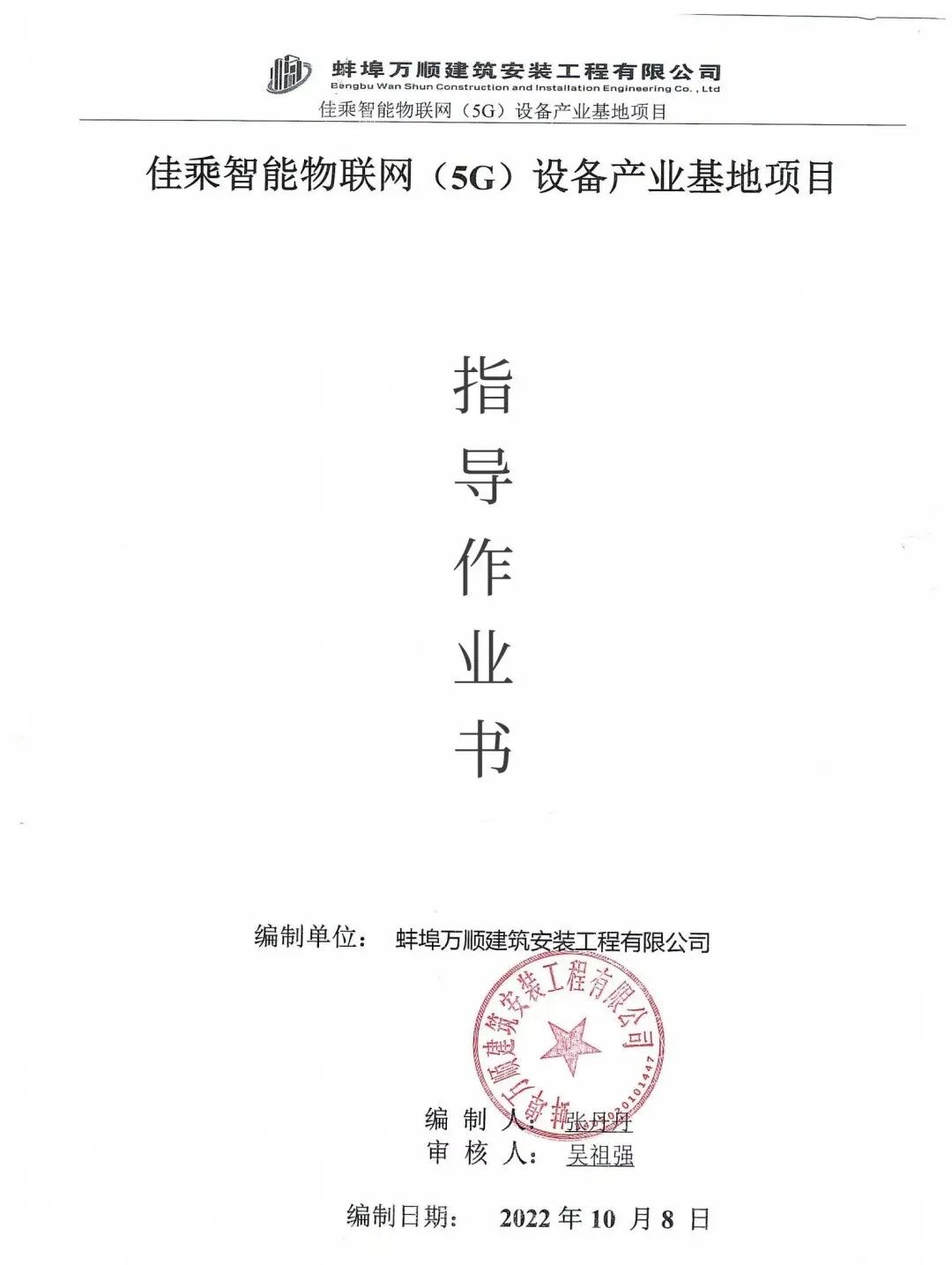

項目開工前根據工程編制可行性操作性的作業指導書，各專項施工方案、有效指導施工作業和提前預控質量通病等問題的發生。

施工技術資料編制清晰，齊全完整，資料分別設置目錄，內容記錄詳細、數據真實準確，填寫規范及時，查找方便，與工程施工進度同步，簽字蓋章手續完備，更好的反應了施工過程良好的質量受控狀況及可追溯性。

資料全面清晰

資料示例

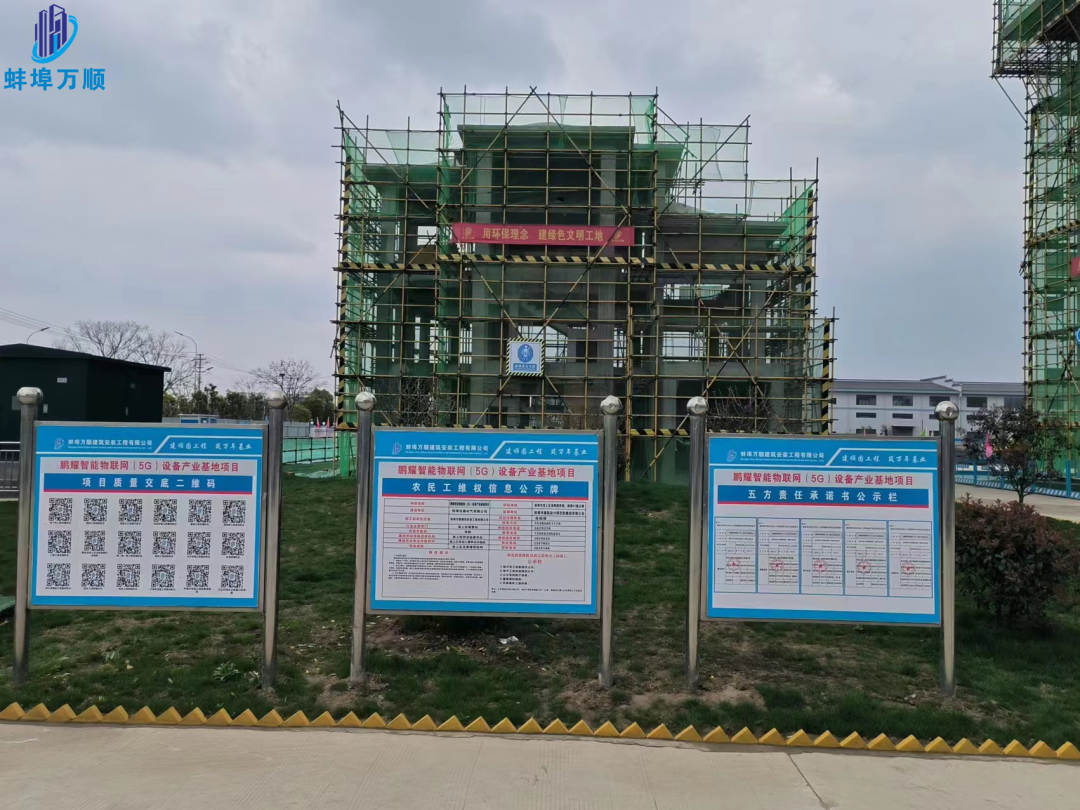

嚴格執行方案先行、采用多方面形式技術交底、各項技術交底文件以二維碼形式上傳網絡云端進行共享，做到智能化、快捷化交底。

組織技術交底培訓

班前技術交底

現場技術交底

質量交底二維碼

項目配備了專用測量儀器，測量儀器在使用前，已送至測量儀器檢定單位進行檢定，以保證儀器使用準確性要求。

嚴把材料關，施工現場設置材料樣品封樣庫，對材料的種類進行清晰標識、明確分類、確保工程材料100%合格。

材料樣品封樣庫

材料樣品

鋼筋原材分類堆放

材料標識標牌

材料進場前、施工單位、監理單位對相關材料進行嚴格的質量把控并舉牌驗收、做到追根溯源，杜絕不合格材料進場?；炷翝仓颁摻铍[蔽進行可視化舉牌驗收。

鋼筋原材檢查

塌落度檢查

地基基礎堅實堅固、柱定位標記、各項樁基檢測資料合格完整。

獨立基礎鋼筋綁扎成型質量，間距大小一致、滿綁滿扎。鋼筋隱蔽舉牌驗收。

成型質量

成型質量

舉牌驗收

基礎承臺軸線定位準確，有效保證鋼結構預埋螺栓。

控制要點：冬季混凝土施工中編制冬季專項施工方案；基礎混凝土結構進行土工布保溫覆蓋，預防凍裂；薄膜覆蓋進行混凝土養護。

薄膜覆蓋

土工布覆蓋

不同標號混凝土分隔澆筑

控制要點：砌體施工前對磚砌體進行澆水濕潤，墻面排版，立皮數桿，嚴格控制灰縫厚度及飽滿度，完成后進行磚砌體澆水養護；砌筑工程實施工法樣板先行，進行CAD砌筑排版，嚴格控制磚的灰縫及整體布局，構造柱采用穿墻對拉雙鋼管式加工方式、馬牙槎尺寸一致、粘貼雙面膠條防止漏漿，預留澆筑簸箕口，澆筑密實美觀。

磚砌體澆水濕潤

墻面澆水養護

樣板先行

墻面砌筑成型效果

控制要點：外墻穿墻螺桿洞的封堵采用發泡劑+防水砂漿+聚氨酯防水涂料相結合做法，有效的預防外墻滲漏風險；墻體抹灰把關各項工藝做法要求，混凝土結構采用拍漿的方式，不同材料交接處張掛熱鍍鋅鋼絲網，墻面布設耐堿玻纖網等抗裂措施等；極大的增加了抹灰面層粘接度，有效的額降低空鼓開裂的質量風險兩遍耐水膩子分遍施工，砂紙打磨平整光滑、滾涂乳膠漆。

防滲漏做法

抹灰做法

膩子及漆面做法

控制要點：外墻穿墻螺桿洞的封堵采用發泡劑+防水砂漿+聚氨酯防水涂料相結合做法，有效的預防外墻滲漏風險；墻體抹灰把關各項工藝做法要求，混凝土結構采用拍漿的方式，不同材料交接處張掛熱鍍鋅鋼絲網，墻面布設耐堿玻纖網等抗裂措施等，極大的增加了抹灰面層粘接度，有效的額降低空鼓開裂的質量風險；外墻真石漆裝飾面進行分遍噴涂、均勻飽滿、分隔縫順直、寬度統一。

外墻抹灰、真石漆做法

控制要點：素土回填夯實，密實度≥0.93，鋪設200厚集配碎石墊層分層壓實；澆筑80厚C25砼進行找平；地面鑿毛清理、泡水掃漿（內摻建筑膠）；滿鋪φ10@150雙向鋼筋網片，澆筑150厚C30砼；地面平整度控制在4mm內；撒布3厚金剛砂骨料、磨光機收面。

金剛砂地坪做法

控制要點：各鋼結構連接構件進行前期設計深化，機器精確加工、氣保焊焊接、焊縫飽滿均勻、紋路順直；連接噴涂防銹油漆、各連接件連接安裝完成后分遍噴涂防火涂料。

鋼結構內部框架

鋼結構外立面

防雷扁鐵

鋼結構連接構件

鋼結構焊接成型效果

鋼結構焊接成型效果

砂輪打磨

牛腿梁

加勁板節點

高強螺栓連接

摩擦面節點

氣保焊節點

4厚防火涂料

控制要點：短柱鋼筋澆筑之前使用PVC套管保護；鋼結構預埋螺栓進行覆膜保護。

施工現場作業區、辦公區、生活區三區分離，并采取相應的隔離措施。辦公周圍種植花草樹木、創建一個良好的辦公、施工和休息的環境。施工現場設置了環境檢測系統，現場噪音、粉塵、溫度、風速等進行實時監控。現場采用集水井將雨水收集，用磚砌溝槽集中至雨水收集井，用于綠化灌溉、現場降塵、沖洗、砼養護用水?，F(xiàn)場照明采用太陽能照明系統?，F(xiàn)場利用廢材制作花壇和垃圾桶，充分體現我們項目節材、節能和節水的意識。

項目部大門

項目部旗臺

工地大門

廠房外立面形象

現場道路硬化

裸土種植綠化

通道口、樓梯口、電梯井口、預留洞口、基坑臨邊、樓層屋面臨邊、施工電梯臨邊等“四口五臨邊”位置設置標準化安全防護，防護棚為整體全鋼拼裝，防護欄桿采用鋼管式或定型化，安裝便捷、實用美觀。

建筑出入通道口防護

施工電梯出入通道口防護

電梯口防護

預留洞口定型式防護

預留洞口鋼管式防護

臨邊防護

充分落實四節一環保，高度體現節能創效的理念。施工現場設置：混凝土道路硬化，利用廢舊材料制作環保型垃圾桶，環保型花盆等；設置茶水吸煙休息室及消防器材室；各類設施防護設置定型化防護欄桿或防護棚；裸土進行綠化種植、揚塵網覆蓋；安裝太陽能路燈；設置雨水收集池、配備沖洗設備。

綠色施工現場

混凝土道路硬化

現場綠植草坪

工人休息茶水間

班前講評臺

消防器材柜

材料加工棚

配電箱防護棚

環保型垃圾桶

雨水收集池

太陽能路燈

環保型花盆

施工現場設置揚塵監測系統，霧炮機噴霧降塵、圍擋噴淋系統以及車輛高壓沖洗設備，全面進行揚塵控制。

揚塵監測系統

車輛沖洗設備

霧炮機

噴淋降塵

通過布置質量樣板區、安全體驗區及VR體驗館，通過樣板引路及身臨其境的體驗，提升質量及安全管理水平。

質量樣板及安全體驗區

樣板體驗區場地

VR體驗館

項目采取門禁系統、揚塵噪音監視器和監控系統通過互聯網與政府相關部門聯網，實時對項目進行監管。運用遠程視頻監控系統，監控人員可通過電腦或者手機隨時隨地對施工現場進行實時監控，掌握工程施工進度、監視和記錄工作現場的施工質量、安全生產情況，并能實現遠程協調指導工作，提高工作效率和管理水平。

智慧工地展廳

智慧工地系統

實名制管理系統

安全管理系統

視頻監控

實時監控
