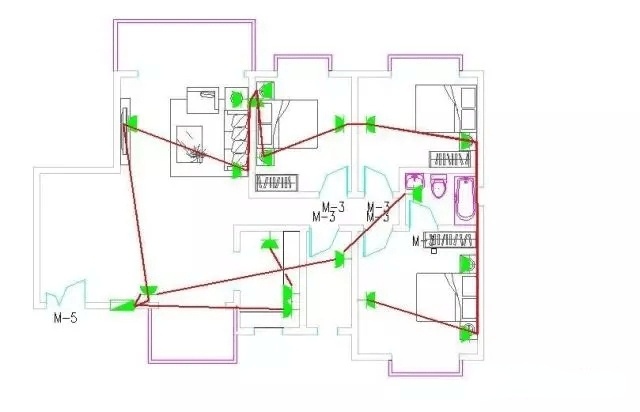

大多數安裝圖紙只是一種示意圖，所以要看懂水電安裝圖紙之前，我們首先要看得懂圖紙上面的各種符號以及這些符號代表著什么意義，下面，請看小編給大家歸納的水電安裝圖紙里面的各種符號的所屬含義。
# 水電安裝圖紙符號含義
SC:鋼管
PC:PVC聚乙烯阻燃性塑料管
CT:橋架 WC:沿墻暗敷設
WS:沿墻明敷設
CC:沿頂板暗敷設
F:暗敷在地板內
CE:沿頂板明敷
YJV:電纜
SYV:電視線
PE:接地(黃綠相兼)
PEN:接零(藍色)
3項線(火線):A項(黃) B項(綠) C項(紅)
KV:(電壓)千伏
BV:散線
MEB:總等電位
LEB:局部等電位
# 水電安裝圖紙分析
看水電施圖一定要有很強的空間立體感，要有身臨其境的感受跟著管道走。
①平面圖&系統圖:看水安裝圖紙的時候，一定要將平面圖和系統圖對著看，這樣才知道管道是在什么地方轉彎、在什么地方變徑、在什么地方分配水點、配水點標高是多少；
②排水&用水設施：在看給水的時候要看看有沒有相應的排水措施和用水設施，再考慮給水點和排水措施、用水設施搭配是否合理；
③洗衣機給水點：如有設計有洗衣機給水點，一般情況下給水點標高距完成地面1.1m（具體看設計），再看有沒有洗衣機的排水地漏，是不是專用的洗衣機地漏，有沒有存水彎，這些都有了再看有沒有洗衣機的電源插座，位置是否合理，插座安全高度、安全措施有沒有。
# 水電安裝圖紙注意事項
結合土建圖：看水電安裝圖的時候，還要結合土建看。結構梁的大小、預埋套管大小、建筑標高等，水電設施安裝后房間使用高度有沒有影響。房間尺寸、墻身尺寸、筏板厚度、找平層厚度、保溫屬內保溫還是外保溫、保溫層厚度、內外墻裝飾層厚度，當這些數據都有了之后才能準確的進行預埋、預留、制作加工。
熟悉設計說明：所以要先看得懂圖例,熟悉設計說明,然后,對照圖紙給的圖例來看圖,讀圖時,可按引入管--水表井--干管--支管--用水設備的順序進行,這樣讀圖能省時準確，對電的也是這個道理，配電箱--電線回路--用電設備等,說白了就是源頭--連接--設備,這樣你看的時候才不至頭暈,找不著關鍵點,按這個方法看懂每個圖紙。
# 結語提示
給排水圖千萬不能閉合，電圖一定要有回路。大概和施工圖差不多，都是線的，特殊的有圖例，一般人看不懂是因為有的線是斜的，但是注意，施工中沒有斜線，斜線都是平著走的線。所有在看水電安裝圖紙的時候，一定要認真仔細，萬不可大意，這樣才能夠給今后的生活質量提高保障，大家通過小編的介紹說明，是不是已經學會如何看水電安裝圖紙了呢？
素材來源于網絡，如有侵權請聯系刪除
