首頁 > 有問必答 > 問題詳情

本周熱點問題

zo20220323152342709

2023-11-12 10:21:15

土建資料 401 山西臨汾市 10幣

資料中的框架結構每層測量放線示意圖怎么畫具體以下謝謝

資料中的測量放線示意圖怎么畫具體以下謝謝

我要回答

邀請別人回答

全部回答

山西資料-雨歌黃金專家

2023-11-14 11:23:53

點贊0

回復 4

舉報

我的回答

提交取消

回復
全部回復
- 山西資料-雨歌黃金專家

  2023-11-16 15:44:49

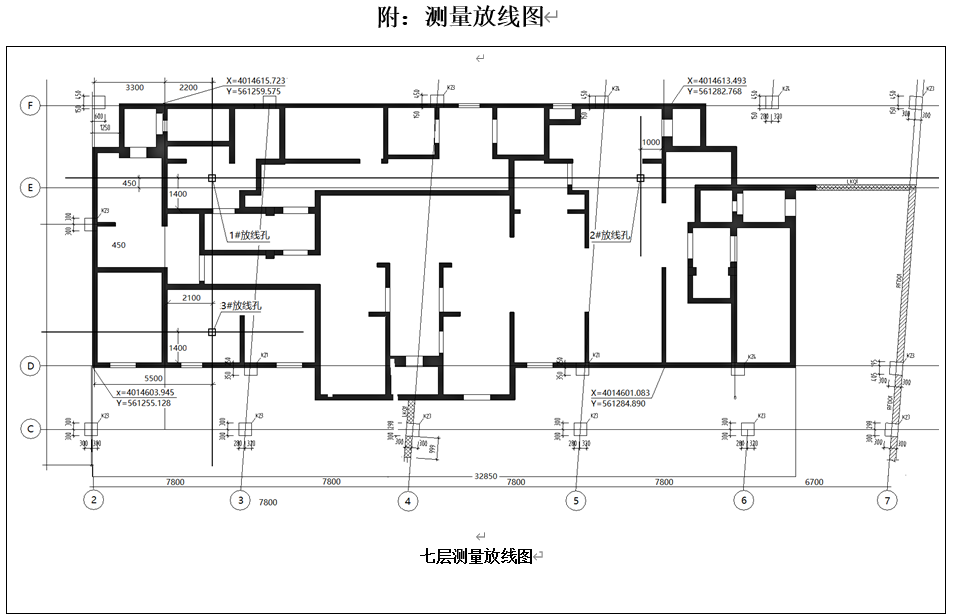

  我們是這樣做的，僅供參考

  回復

  回復
- zo20220323152342709白銀專家

  2023-11-16 10:00:04

  畫圖就是放線示意圖

  回復

  回復

  zo20220323152342709 于2023-11-16 13:28:00 回復：就是大致把模板圖留下軸線和構件加上標高？

  山西資料-雨歌于2023-11-16 10:12:57 回復：可以把放線樓層的圖紙平面圖截圖，大致修改下

  小小豬排醬中游于2019/09/23 23:18:56 回復： is your namewhat is your namewhat is your name
- what is your name

  2019-08-29 08:23:56

  what is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your namewhat is your name

  回復

  回復
筑業小筑老師鉑金專家

2023-11-13 17:16:32

在繪制資料中的框架結構每層測量放線示意圖時，你可以按照以下步驟進行：
1. **確定基本元素**：首先，你需要確定圖中需要包含的基本元素，如軸線、梁、柱、樓板等。
2. **繪制基本框架結構**：根據設計圖紙，畫出每層的框架結構。確保準確表示出梁、柱、樓板的相對位置和尺寸。
3. **標注尺寸和標記線**：為每個元素標注準確的尺寸和標記線。例如，可以標記出梁的高度、柱的邊長、樓板的厚度等。
4. **畫出測量放線的路徑**：在框架結構上，畫出測量放線的路徑。這通常包括在梁上標記出測量的位置，以及在樓板上標記出柱的位置。
5. **添加文字說明**：在圖的下方或旁邊添加文字說明，解釋圖中每個元素的含義，以及測量放線的步驟和注意事項。
6. **確保清晰易讀**：使用易于閱讀的字體和顏色，確保圖中的信息能夠清晰地傳達。
7. **備份和分享**：完成繪圖后，備份并分享給相關人員，以便他們能夠輕松理解圖中的信息。
下面是一個簡單的框架結構每層測量放線示意圖的示例（請注意，這只是一個示例，并不代表實際情況）：
**圖例**:
* 軸線: 紅色線條
* 梁: 黑色矩形
* 柱: 黑色正方形
* 樓板: 白色矩形
* 測量路徑: 黑色箭頭
**框架結構每層測量放線示意圖**:
1. 在軸線上標出梁的位置。
2. 在梁上用黑色標記線標出測量的位置。
3. 在柱的位置上畫黑色正方形。
4. 在樓板上標出柱的位置。
5. 沿著樓板畫出白色的樓板線。
6. 在圖中底部添加文字說明，解釋每個元素的含義和測量步驟。
希望這些步驟對你有所幫助！如果你有任何其他問題，請隨時提問。
